PP/PET/PTFE/kompozit filtre kağıtları için yüksek hassasiyetli tam otomatik bıçak katlama makinesi.
Tam Otomatik Bıçaklı Filtre Kağıdı Katlama Makinesi | Filtre Ortamı Fabrika Üretimi için Ayarlanabilir Katlama Yüksekliği 20–120 mm / 20–300 mm
Filtre kağıdı, fiberglas ve PTFE kompozit malzemeler için yüksek hassasiyetli tam otomatik bıçaklı pileleme makinesi. İki pile yüksekliği seçeneği: standart 20–120 mm ve derin pile 20–300 mm. PLC servo kontrolü, otomotiv, endüstriyel ve HEPA filtre fabrikaları için sürekli insansız üretim. İstikrarlı pile oluşturma, düşük arıza oranı, CE sertifikalı.
Sipariş (Minimum Sipariş Miktarı) :
1setÖdeme :
T/TÜrün Menşei :
Anhui ChinaNakliye Limanı :
ShanghaiKurşun zamanı :
28 work daysAğırlık :
980kg
ÜRÜN KATEGORİLERİ
Tam otomatik bıçaklı katlama makinemiz, her türlü filtre kağıdı ve kompozit filtrasyon ortamı için özel olarak geliştirilmiş, endüstriyel katlama ekipmanıdır. Üst ve alt karşılıklı bıçak şekillendirme teknolojisi + tam servo PLC akıllı kontrol sistemi ile donatılmış bu katlama makinesi, sıfır manuel katlama müdahalesiyle düzgün, kırışıksız ve boyut olarak stabil filtre katlamaları sağlar.
Farklı filtre üretim taleplerini karşılamak için iki standart yükseklik seçeneği sunuyoruz:
Standart Model: Ayarlanabilir pile yüksekliği aralığı 20 mm – 120 mm, geleneksel otomotiv hava filtreleri, yakıt filtreleri, hidrolik filtreler, orta verimlilikte havalandırma filtreleri için idealdir.
Derin Pileli Özel Model: Ayarlanabilir pile yüksekliği aralığı 20 mm – 300 mm, büyük endüstriyel toz filtreleri, ağır hizmet tipi makine filtreleri, yüksek kapasiteli HEPA/aktif karbon filtre elemanları için tasarlanmıştır.
Tüm pile derinliği parametreleri, 10 inçlik dokunmatik ekran üzerinden saniyeler içinde dijital olarak ayarlanabiliyor; mekanik sökme işlemine gerek kalmıyor, bu da filtre fabrikaları için model değiştirme süresini önemli ölçüde kısaltıyor.
Otomatik hava genleşmeli şaftlı ham kağıt açma, sabit gerilim düzeltme, sabit sıcaklıkta ön ısıtma, bıçaklı pile oluşturma, otomatik sayım ve bitmiş pilelerin istiflenmesi özellikleriyle donatılmıştır. Bir operatör aynı anda 2-3 üretim hattını yönetebilir ve yarı otomatik katlama makinelerine kıyasla işçilik maliyetini %60'ın üzerinde azaltır.
İki farklı çekirdek yüksekliği seçeneği mevcuttur: Normal filtre partileri için 20–120 mm; yüksek hacimli, yüksek toz yüküne sahip filtre kartuşları için 20–300 mm derin pileli versiyon. Pile aralığı, katlama hızı ve ısıtma sıcaklığı, M tipi, W tipi ve sürekli dalga pile kalıplama yöntemlerini destekleyen HMI dokunmatik panel üzerinden programlanabilir.
Çizilmeye karşı koruyucu kaplamalı, aşınmaya dayanıklı sert alaşımlı katlanır bıçaklar, ince fiberglas, PTFE ve mikrofiber filtre kağıtlarının yırtılmasını önler. Servo tahrikli bıçak ileri geri hareketi, ±0,15 mm pile yüksekliği toleransı, tutarlı filtre yüzey direnci düşüşü ve nihai filtre elemanları için istikrarlı filtrasyon performansı sağlar.

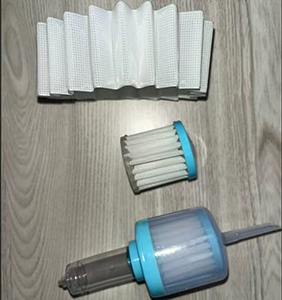

Bu bıçaklı pileleme makinesi, filtre fabrikalarında yaygın olarak kullanılan ana akım filtre hammaddelerinin çoğunu işleyebilir:
Otomobil hava/yağ/yakıt filtreleri için odun hamuru filtre kağıdı.

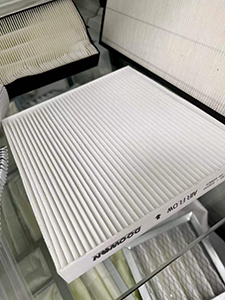

HEPA ve HVAC yüksek verimli filtreler için cam elyaf filtre ortamı.
Aktif karbon kompozit filtre kağıdı
PTFE mikro gözenekli membran kompozit dokumasız kumaş
Çok katmanlı kompozit filtre ortamı
Paslanmaya karşı püskürtme kaplamalı, ağır hizmet tipi karbon çelik kaynaklı çerçeve; tam güvenlik koruma kapağı, acil durdurma düğmesi ve güvenlik ışık perdesi ile AB CE güvenlik standartlarına uygundur. Düşük çalışma gürültüsü, sık bakım gerektirmeden 24 saat kesintisiz fabrika üretiminde istikrarlı çalışma.
Otomatik pileleme iş akışının tamamı, manuel müdahale olmadan sırayla çalışır:
Hammadde Yükleme: Filtre kağıdı rulosunu hava genleşmeli açma miline takın, otomatik gerilim kontrolü kağıdın sapmasını önler.
Ön Isıtma ve Şekillendirme: Sabit sıcaklıkta ısıtma bölümü, katlama sonrasında kıvrımların tekrar oluşmasını önlemek için sert filtre kağıdını yumuşatır.
Dijital Parametre Ayarı: Dokunmatik ekranda hedef pile yüksekliğini (20–120 mm / 20–300 mm), pile sayısını ve üretim hızını girin.
Bıçaklı Karşılıklı Pileleme: Üst ve alt katlama bıçakları, düzgün ve sürekli filtre pileleri oluşturmak için dönüşümlü olarak kullanılır.
Soğutma ve Şekillendirme: Soğutma bandı, geri tepme deformasyonunu önlemek için pile şeklini sabitler.
Otomatik Sayma ve İstifleme: Hazır katlanmış filtre malzemeleri sayılır ve sonraki aşamalarda yapıştırma, kesme ve filtre montajı için düzgün bir şekilde istiflenir.
Dünya genelindeki filtre üretim atölyelerinde, bu tam otomatik bıçaklı katlama makinesi, filtre üretim hatlarının temel ön uç ekipmanı olarak hizmet vermektedir. Küçük ve orta ölçekli otomotiv filtre fabrikaları, binek otomobil, kamyon yakıt ve hava filtresi kağıtlarının seri üretimi için 20–120 mm standart modeli tercih etmektedir. Büyük endüstriyel toz arıtma, inşaat makineleri ve hava temizleme üreticileri ise büyük boyutlu yüksek akışlı filtre kartuşları üretmek için 20–300 mm derin katlamalı versiyonu kullanmaktadır.
Atölye çalışma sahneleri: Ham filtre kağıdı ruloları sürekli olarak makineye beslenir; servo bıçak ünitesi hızlı bir şekilde düzgün ve derin kıvrımlar oluşturur; tamamlanmış istiflenmiş kıvrımlar, filtre elemanının tam montajını tamamlamak için doğrudan sıcak eriyik yapıştırma makinelerine, iç çerçeve şekillendirme makinelerine ve kesme ekipmanına aktarılır. Bu kıvrımlama makinesini kullanan fabrikalar, geleneksel manuel kıvrımlama veya yarı otomatik rulo kıvrımlama makinelerine göre 3-5 kat daha yüksek günlük üretim elde ederken, kusurlu filtre oranlarını da büyük ölçüde azaltır.
| Öğe | Standart Model (20–120 mm Pile Yüksekliği) | Derin Pileli Özel Model (20–300 mm Pile Yüksekliği) |
|---|---|---|
| Ayarlanabilir Pile Yüksekliği | 20 mm ~ 120 mm (dokunmatik ekranlı dijital ayar) | 20 mm ~ 300 mm (uzatılmış stroklu bıçak tertibatı) |
| Maksimum Çalışma Kağıdı Genişliği | 700 mm / 1300 mm / 1500 mm (özelleştirilebilir) | 700 mm / 1300 mm / 1600 mm (genişlik isteğe göre özelleştirilebilir) |
| Pileleme Hızı | Dakikada 0–220 pile (değişken frekans kontrolü) | Dakikada 0–150 pile (derin pile düşük hızlı stabil mod) |
| Kontrol Sistemi | PLC + 10 inç HMI dokunmatik ekran, tam servo motor sürücüsü | PLC + endüstriyel dokunmatik ekran, ağır yük servo sistemi |
| Isıtma Sistemi | PID sabit sıcaklık kontrolü (oda sıcaklığı – 200℃) | Kalın ve derin kıvrımlı ortamlar için yüksek güçlü ısıtma modülü |
| Güç Kaynağı | 380V / 50Hz endüstriyel üç fazlı güç | 380V / 50Hz ağır yük güç kaynağı |
| Çalışma Hava Basıncı | 0,5–0,7 MPa | 0,6–0,7 MPa |
| Destekleyici Materyaller | Odun hamuru filtre kağıdı, ince cam elyafı, karbon kompozit ortam | Kalın cam elyafı, çok katmanlı kompozit, ağır toz filtre kağıdı |
