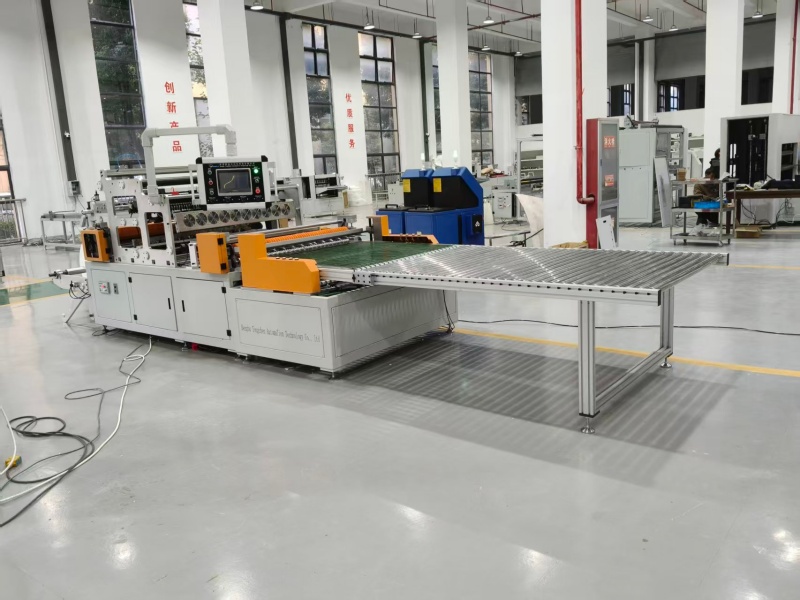

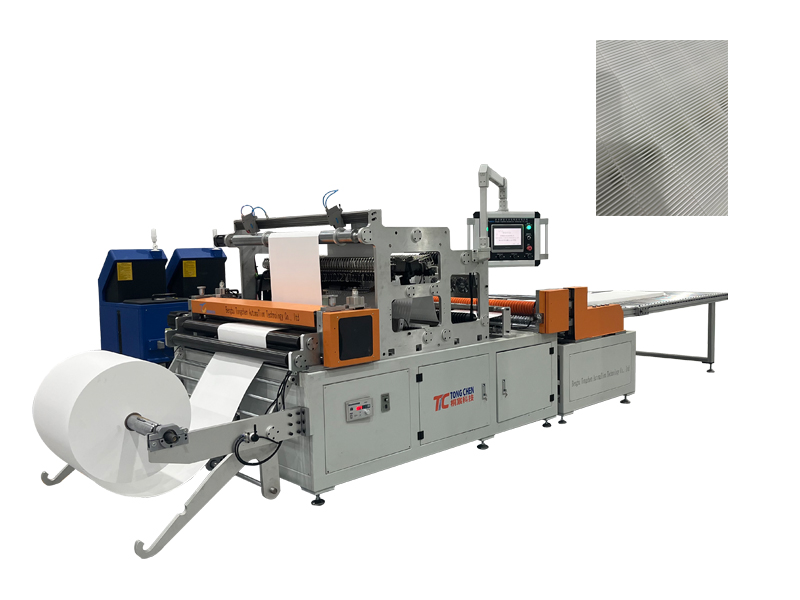

Bölme Gerektirmeyen Katlanmış Kağıtlar İçin Tam Otomatik Yapıştırıcı Uygulama Hattı TCWG100-700
Tam Otomatik Bölmesiz Katlama ve Yapıştırma Üretim Hattı, hava ve otomotiv filtreleri gibi filtre elemanlarının bölme ayırıcılar olmadan otomatik olarak üretilmesi için tasarlanmış yüksek hassasiyetli bir sistemdir. Ön kesme, katlama (kıvırma), sıcak eriyik tutkal uygulaması, soğutma ve senkronize taşıma gibi işlemleri tek bir kusursuz iş akışına entegre eder.
Sipariş (Minimum Sipariş Miktarı) :
1Ödeme :
FOBÜrün Menşei :
Bengbu Anhui ChinaNakliye Limanı :
Shanghai / Qingdao /Nanjing / YiwuKurşun zamanı :
15-30 DaysO Tam Otomatik, Bölmesiz Katlama ve Yapıştırma Üretim HattıYüksek hassasiyetli, tamamen otomatik bir sistem olup şu amaçlarla tasarlanmıştır: filtre malzemelerinin sürekli katlanması ve yapıştırılmasıBölme ayırıcıları olmadan.
Ön dilimleme, katlama, sıcak eriyik yapıştırma, soğutma ve senkronize taşıma işlemlerini tek bir verimli iş akışında birleştirerek tutarlı ürün kalitesi ve yüksek üretim verimliliği sağlar.
Geliştirildiği amaç: endüstriyel hava filtreleri, otomotiv filtreleri ve diğer pileli filtrasyon ürünleriBu üretim hattı şu özelliklere sahiptir: Akıllı kontrol sistemleri, servo tahrikli mekanizmalar ve ayarlanabilir katlama parametreleri, Bu sayede çeşitli filtre özelliklerine uygun hale geliyor.
Ana Özellikler
1.Yüksek Hızlı Üretim– Üretim hızı, optimum verim için 2–15 m/dak arasında ayarlanabilir.
2.Ayarlanabilir Katlama Yüksekliği– Katlanma yüksekliği 12 ila 100 mm arasında ayarlanabilir ve dokunmatik ekran üzerinden kontrol edilebilir.
3.Hassas Oluklu– Düzgün oluk aralığı, yüksek düzlük ve tutarlı ürün kalitesi sağlar.
4.Gelişmiş Yapıştırma Sistemi– Çift 26 noktalı bağımsız tutkal tabancasına sahip, her bir nozulu ayrı ayrı kontrol edilebilen 50 litrelik sıcak eriyik tutkal makinesi.
5.Esnek Yapıştırıcı Uygulaması– Sürekli, tek taraflı, çift taraflı, yüzey kesimli, ofset ve katlama sayısı kontrollü tutkal enjeksiyonunu destekler.
6.Senkronize Taşıma– Servo kontrollü konveyör bant, filtre malzemeleri arasında tutarlı bir mesafe sağlar.
7.Dayanıklı Mekanik Yapı– Kalınlaştırılmış alüminyum profiller, krom kaplı miller ve sağlam alüminyum alaşımlı çerçeve uzun vadeli istikrar sağlar.
8.Akıllı Dokunmatik Ekran Kontrolü– Katlama hızı, tutkal miktarı ve işlem parametrelerini ayarlamak için 10 inçlik dokunmatik ekran.
Teknik Parametreler
Parametre | Özellikler |
Maksimum katlama genişliği | 700 mm |
Katlanmış yükseklik | 12 – 100 mm (dokunmatik ekran üzerinden ayarlanabilir) |
Dalgalanma düzlüğü | Düz katlamalarda düzgün ve tutarlı aralık |
Üretim hızı | 2 – 15 m/dak |
Servo motorlar | 0,75 kW × 2 set, 1,0 kW × 3 set |
Yüksek hassasiyetli redüktörler | 4 set |
Sıcak eriyik tutkal makinesi kapasitesi | 50 L |
Yapıştırıcı tabancasının yapılandırması | Ayrı solenoid kontrolüne sahip 2 x 26 noktalı bağımsız yapıştırıcı püskürtme bileşeni |
Tutkal çizgisi aralığı | 25,4 mm |
Yapıştırıcı tabancası kontrolü | Dokunmatik ekran kontrollü; ayarlanabilir yapıştırıcı hacmi |
Yapıştırıcı püskürtme fonksiyonları | Sürekli, tek taraflı, çift taraflı, yüzey kesimli, ofset, katlama sayısına dayalı enjeksiyon |
Güç kaynağı | 380V / 50Hz |
Toplam güç | 15 kW |
Genel boyutlar (Uzunluk × Genişlik × Yükseklik) | 7000 × 1700 × 1800 mm |
Tutkal makinesi ön ısıtma süresi | 30 dakika |
Tutkal hattı soğutması | Çok eksenli doğal ve fanlı soğutma |
Ön kesme bıçaklarının sayısı | 2 |
Konveyör sistemi | Servo senkron cihaz, ayarlanabilir kağıt mesafesi |
Çalışma Prensibi
Üretim hattı şu şekilde başlar: Filtre malzemesinin beslenmesi ve ön dilimleme işleminin gerçekleştirilmesi Çift bıçak kullanılarak. Malzeme daha sonra katlama mekanizmasına girer, burada katlama yüksekliği ve oluk aralığı Servo motorlar ve yüksek hassasiyetli redüktörler tarafından hassas bir şekilde kontrol edilirler.

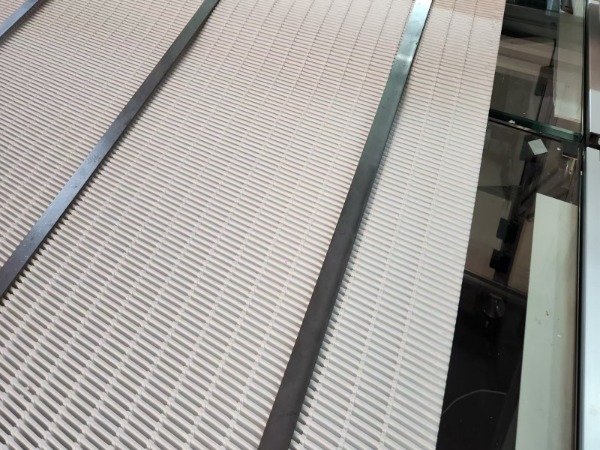

Sıcak eriyen yapıştırıcı sistemi, her bir nozulun dokunmatik ekran arayüzü üzerinden ayrı ayrı kontrol edilebildiği çift 26 noktalı yapıştırıcı tabancası aracılığıyla pileli malzemelere yapıştırıcı uygular. Yapıştırıcı daha sonra doğal olarak ve fanlar yardımıyla soğutularak malzemenin stabilitesi sağlanır.
Konveyör bant sistemi servo kontrollüdür ve katlanmış ve yapıştırılmış malzemelerin senkronize hareketini sağlarken, her filtre arasındaki mesafenin hassas kontrolüne olanak tanır. Katlama hızı, yapıştırıcı uygulaması ve konveyör senkronizasyonu dahil tüm parametreler PLC kontrol ünitesi aracılığıyla programlanabilir, bu da yüksek tutarlılık ve minimum manuel müdahale sağlar.
Yapılandırma Listesi
Bileşen | Özellikler / Marka |
Servo Motorlar ve Sürücüler | INOVANCE (Huichuan), tamamen dijital, 3 set |
Yüksek Hassasiyetli Redüktörler | NORD, 4 set |
Dokunmatik ekran | 10 inç, YENİLİK (Huichuan) |
PLC Programlanabilir Kontrol Cihazı | Programlanabilir tasarıma sahip beş eksenli kontrol ünitesi, INOVANCE (Huichuan) |
Mekanik Parçalar | Kalınlaştırılmış alüminyum profiller, krom kaplı miller, karartılmış dekoratif yüzeyler |
Silindirler, Solenoid Vanalar, Basınç Regülatörleri | Yerli marka, Harbin rulmanları |
Kağıt Katlama Ana Makinesi | Alüminyum alaşımlı çerçeve, gerilim kontrolü, katlama mekanizması, tah传, pnömatik dilme, yapıştırma, fanlı soğutma, katlama, senkronize konveyör bant |
Enstrüman Standart Parçaları | Kolay sökme ve bakım için düzgün şekilde monte edilmiştir. |

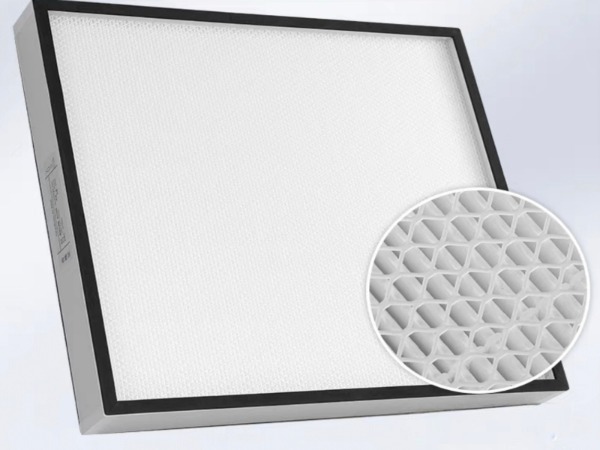

Uygulamalar
 |  |
Avantajlar

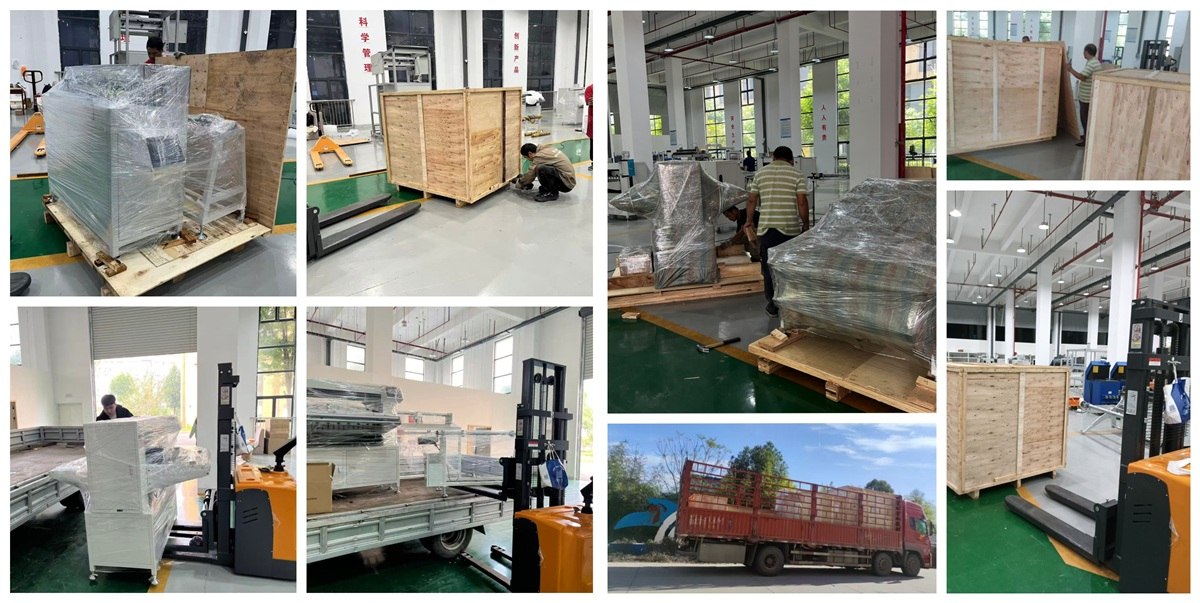

Paketlememiz
Neden Bizi Seçmelisiniz?
Bengbu Tongchen Otomasyon Teknolojisi A.Ş.tasarım ve üretim konusunda uzmanlaşmıştır. gelişmiş filtre üretim hatlarıYılların deneyimi ve yeniliğe olan bağlılığımızla, bir araya getiren çözümler sunuyoruz. Otomasyon, hassasiyet ve yüksek verimlilik.
Tongchen Otomasyonunu seçmenin avantajları:
O Tam Otomatik, Bölmesiz Katlama ve Yapıştırma Üretim HattıVerimli, hassas ve tekrarlanabilir sonuçlar sunarak modern filtre üretim işlemleri için ideal bir seçim haline gelir.
