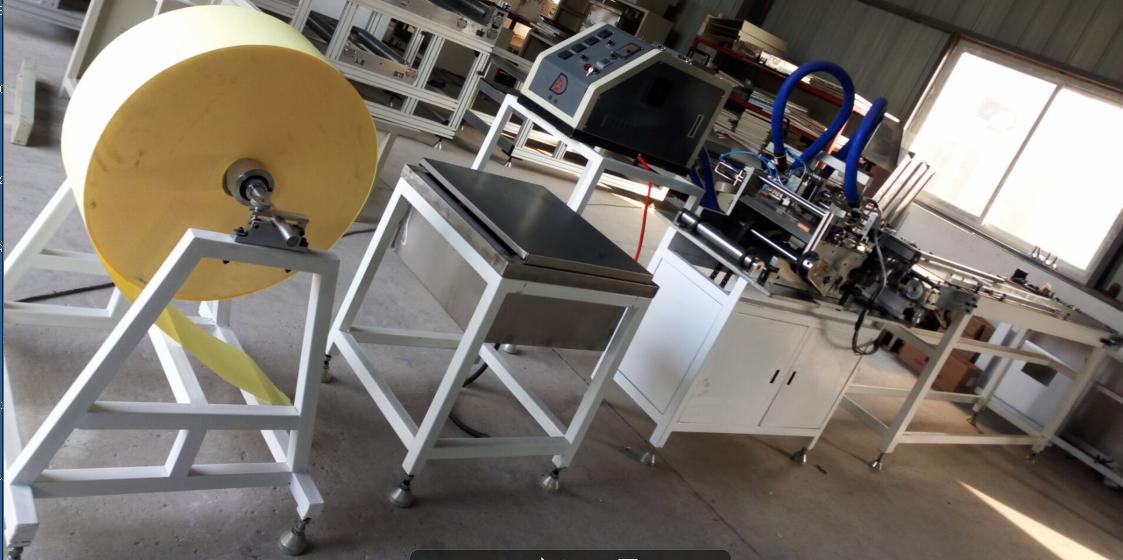

The TCPG-350 Panel Servo Paper Pleating Production Line is a full-automatic, high-speed folding and gluing system designed for producing panel-type air filter media. Equipped with servo motors, advanced spray humidification, high-precision hot melt gluing, and PLC touchscreen control, the production line delivers exceptional folding consistency, stable glue application, and high output efficiency.
It is one of the most advanced pleating lines in China, suitable for automotive filters, HVAC filters, industrial filtration, and various panel-type filter manufacturing.
Sipariş (Minimum Sipariş Miktarı) :
1Ödeme :
FOBÜrün Menşei :
Bengbu Anhui ChinaNakliye Limanı :
Shanghai / Qingdao /Nanjing / YiwuKurşun zamanı :
15-30 DaysTCPG-350 Panel Servo Kağıt Katlama Üretim Hattı, otomatik besleme, nemlendirme, baskı, servo yapıştırma, katlama, şekillendirme ve konveyörlü taşıma işlemlerini entegre eder. Geleneksel buharla ısıtmanın yerini alan gelişmiş bir püskürtme sistemi sayesinde, istikrarlı nem ve mükemmel katlama oluşumu sağlanır.
Çift servo tutkal tabancası sistemi, dik açı, eğik açı ve çift taraflı eğik açı gibi çoklu yapıştırma yöntemlerini destekler. Dokunmatik kontrollü PLC sistemi ile ekipman, kolay kullanım, hassas katlama yüksekliği, düzgün oluk aralığı ve 5-50 m/dak arasında yüksek hızlı üretim sağlar.
Bu üretim hattı, üstün katlama kalitesine sahip panel tipi filtre kağıdının seri üretimi için olağanüstü performans sunmaktadır.
Ana Özellikler
Geleneksel buharla ısıtmanın yerini alan en gelişmiş püskürtme sistemini kullanır.
Kağıt katlama yüksekliği: 20–60 mm (merdane değişimi gerektirir)
Oluklu mukavva düzlük standardı: son derece düzgün katlama yüksekliği
Oluk aralığı: İthal silindir işleme teknolojisi ile düzgün ve tutarlı aralık.
Çift servo motorlu iki adet yapıştırıcı tabancası
PLC/dokunmatik ekran kontrolü, dik açı, eğik açı ve çift taraflı yapıştırmayı destekler.
Kolay kullanım için kılavuz ray ayarlama sistemi
Zamanlayıcı anahtarlı 30 dakikalık ön ısıtma süresi
Çin'in en gelişmiş ekipmanları arasında yer alan tam dokunmatik ekranlı kontrol sistemi.
Avantajlar
Katlama ve yapıştırma için yüksek hassasiyetli servo kontrolü
İstikrarlı ve düzgün pile oluşumu
Çeşitli filtre özelliklerine uygun ayarlanabilir katlama yüksekliği ve genişliği.
Dakikada 50 metreye kadar yüksek üretim hızı
10 litrelik tutkal makinesi ile tutarlı sıcak eriyik tutkal uygulaması.
Kullanıcı dostu dokunmatik ekran arayüzü
Güvenilir dijital servo motorlar (Delta, Tayvan)
Büyük ölçekli panel filtre üretimi için tasarlanmıştır.
Teknik Özellikler
Öğe | Özellikler |
Kağıt Katlama Yüksekliği | 20–60 mm |
Maksimum Filtre Kağıdı Genişliği | 90–320 mm |
Üretim Hızı | 5–50 m/dak |
Konveyör Bant Hızı | 0–8 m/dak |
Sıcak Eritme Tutkal Makinesi Kapasitesi | 10L |
Makine Boyutları (Uzunluk × Genişlik × Yükseklik) | 6200 mm × 16000 mm × 1400 mm |
Toplam Güç Tüketimi | 9 kW |
Basınçlı Hava Beslemesi | 1 m³/dak |
Ana Motor Gücü | 1,1 kW |
Konveyör Motor Gücü | 0,55 kW |
Yapıştırıcı Enjeksiyon Servo Motor Gücü | 2×400 kW |
Tutkal Makinesi Gücü | 6,4 kW |
Makine Ağırlığı | 600 kg |
Çalışma Hava Basıncı | 0,6 MPa |
Güç Kaynağı Voltajı | 380V / 50Hz |
Performans Parametreleri
Ekipman Özellikleri: Maksimum katlama genişliği 320 mm
Geleneksel buharla ısıtmanın yerini alan en gelişmiş püskürtme sistemini kullanır.
Katlanmış yükseklik: 20–60 mm (makara değişimi gereklidir)
Katlama düzlüğü: son derece pürüzsüz
Oluk aralığı: düzgün, ithal silindir prosesi kullanılarak üretilmiştir.
Üretim Hızı: 5 m–50 m/dak
Sıcak Eritme Tutkal Makinesi Kapasitesi: 10L
Yapıştırıcı Tabancası Performansı: çift servo motor, PLC/dokunmatik ekran kontrolü, dik açı / eğik açı / çift taraflı yapıştırma
Katlama makaralı sistem: kılavuz ray ayarı
Ön ısıtma süresi: Zamanlayıcı düğmesiyle 30 dakika.
Tam dokunmatik ekran kullanımı
Çin'deki en gelişmiş pileleme makinelerinden biri.
Yapılandırma Listesi
Motor Konfigürasyonu: Tamamen dijital servo motorlar (Marka: Delta, Tayvan); üç fazlı motorlar (Marka: Huanxin, Tayvan).
Dokunmatik Ekran Yapılandırması: 7 inç dokunmatik ekran, Marka: Tayvan Weintek.
PLC Programlanabilir Kontrol Cihazı: Dört eksenli kontrol ünitesi, Marka: Tayvan Delta.
Frekans İnvertörü: Yerli marka Kerun.
Elektrik Bileşenleri: Özel üretim yüksek hassasiyetli yakınlık sensörleri, ithal yakınlık sensörleri, röleler ve küçük elektrik parçaları.
Mekanik Parçalar: Mil uçları sert krom kaplamalıdır; diğer parçalar standart karartma işlemine tabi tutulmuştur.
Yapıştırıcı Makine Sistemi: Bir adet 10 kg'lık yapıştırıcı makinesi, iki adet bağımsız yapıştırıcı hortumu ve iki adet yapıştırıcı tabancası.
Standart Alet Parçaları: Mantıklı bir şekilde düzenlenmiş ve kolayca sökülebilen aletler.
Uygulamalar
Otomotiv panel hava filtreleri
Isıtma, havalandırma ve klima (HVAC) sistemleri ile ev tipi hava temizleme filtreleri
Endüstriyel hava filtreleme ürünleri
Çevre ve toz giderme sistemleri için pileli filtre kağıdı
Düz panel, kare ve dikdörtgen filtre ortamlarının üretimi
Paketlememiz
Neden Bizi Seçmelisiniz?
Gelişmiş servo tahrikli pileleme teknolojisi
İstikrarlı, düzgün katlama ve yüksek hızlı çıktı
Sektör lideri püskürtmeli nemlendirme sistemi
Güvenilir Tayvan yapımı motor ve PLC bileşenleri
Hassas kontrol imkanı sunan esnek yapıştırma modları
Büyük ölçekli sürekli filtre üretimi için uygundur.
Dayanıklı yapı ve kolay bakım
