Tam Otomatik Servo Bıçaklı Katlanır Üretim Hattı (Ön Kesme, Ön Kırışma ve Pileleme)

Tam Otomatik Servo Bıçaklı Katlanır Üretim Hattı (Ön Kesme, Ön Kırışma ve Pileleme)

Gelişmiş servo kontrol teknolojisi ve dijital gerçek zamanlı izleme sistemleri üzerine kurulu olan bu hat, manuel müdahaleyi en aza indirir, malzeme israfını azaltır ve değişen kağıt özelliklerine ve parti hacimlerine sorunsuz bir şekilde uyum sağlar. Özellikle sert filtre kağıdı kalitelerinde olağanüstü performans gösterir; bunun nedeni, şekillendirme istasyonundan önce düzgün katlama çizgileri oluşturan hat içi ön katlama ünitesidir, bu da geri yaylanma deformasyonunu ortadan kaldırır ve keskin, boyut olarak doğru nihai ürünler sağlar. Esnek konfigürasyonu, hem küçük parti özelleştirmesi hem de büyük ölçekli sürekli üretim için uygun hale getirir.

Sipariş (Minimum Sipariş Miktarı) :
1 Set
Ödeme :
T/T
Ürün Menşei :
Bengbu, Anhui, China
Nakliye Limanı :
Shanghai Port, China
Kurşun zamanı :
30 working days
Ağırlık :
1400 kg

ŞİMDİ SORUN

Temel Avantajlar

Yüksek Hassasiyetli Servo Katlama – Hattın temel işlemi olan çift üst + çift alt servo kontrollü bıçak sistemi, dakikada 280 kata kadar hızlarda temiz ve düzgün katlamalar sağlar ve tamamen kademesiz yükseklik ayarıyla şekillendirme doğruluğu ve üretim verimliliği için bir ölçüt oluşturur.

Sert Malzemeler İçin Özel Ön Katlama İşlemi – Seri üretimdeki katlama ünitesi, sert filtre kağıdı üzerinde tutarlı girintiler oluşturarak, ağır hizmet tipi filtre malzemeleri için bile hassas katlama konumunu garanti eder.

Akıllı Süreç Senkronizasyonu – Kızılötesi hız takibi, kağıt besleme, dilimleme, ön katlama ve katlama işlemlerini gerçek zamanlı olarak hizalayarak yanlış hizalamayı ortadan kaldırır ve kesintisiz üretim sağlar.

Otomatik Ayarlanabilir Dilimleme – 7 bıçaklı ve çift taraflı kesiciye sahip geliştirilmiş pnömatik dilimleme ünitesi, frekans dönüştürücü aracılığıyla kademesiz genişlik ayarı sağlayarak, çeşitli filtre boyutlarına uygun, pürüzsüz ve çapaksız bir kesim sonucu sunar.

Kararlı Gerilim Kontrolü – Entegre manyetik toz freni, hava genleşmeli şaft ve gerilim regülatörü, işlem boyunca tutarlı kağıt gerilimini koruyarak malzeme deformasyonunu ve kırışmasını önler.

Dijital Sıcaklık Kontrolü – 6 bağımsız ısıtma diskine sahip üst ve alt ısıtma plakaları, 260°C'ye kadar hassas sıcaklık kontrolü sağlayarak farklı kağıt ağırlıkları ve malzemeleri için optimum şekillendirme performansı sunar.

Ana Ekipman Modülleri

1. Otomatik Kağıt Açma ve Ön Dilimleme Besleyici

Başlıca Özellikler

Otomatik ham kağıt yükleme sistemi, iş gücü yoğunluğunu azaltır ve malzeme değişim verimliliğini artırır.
Manyetik toz freni, hava genleşmeli şaft ve gerilim regülatörü, çeşitli kağıt kaliteleri için esnek ve hassas gerilim ayarı sağlar.
Besleme silindirlerinin her iki ucundaki ayarlanabilir silindirler, hızlı kalibrasyon ve düzgün, istikrarlı taşıma sağlar.
7 adet kesme bıçağı, çift dairesel kenar düzeltme bıçaklarıyla birlikte kullanılır; kesme genişliği, farklı filtre elemanı boyutlarına uyacak şekilde otomatik olarak ayarlanabilir.
Kızılötesi hız takip sistemi, besleme hızını aşağı akış üniteleriyle mükemmel bir şekilde senkronize eder.

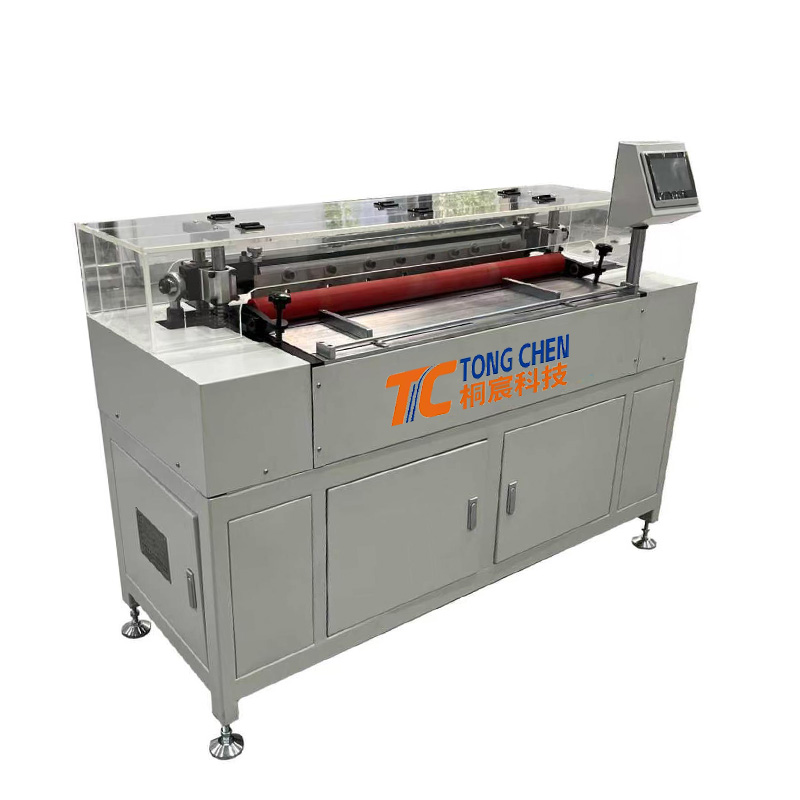

2. Ön Kırışıklık Makinesi

Özellikle sert ve kalın filtre kağıdı malzemeleri için tasarlanmıştır. Katlama işleminden önce kağıt şeridi üzerinde hassas ve düzgün katlama çizgileri oluşturarak malzemenin geri yaylanmasını ortadan kaldırır, doğru katlama konumunu ve tutarlı katlama şeklini sağlar ve bitmiş filtre elemanlarının boyutsal homojenliğini önemli ölçüde iyileştirir.

Başlıca Özellikler

Ana üretim hattıyla mükemmel şekilde senkronize edilmiş tam otomatik kağıt besleme sistemi.
Step motor tahrikli katlama silindiri, son derece hassas katlama aralığı ve tekrarlanabilir konumlandırma sağlar.
Farklı kağıt kalınlıkları ve sertlik dereceleri arasında hızlı geçişler için PLC kontrollü otomatik yükseklik ayarı.
Frekans dönüştürücü kademesiz hız ayarı ve kızılötesi izleme özelliği, katlama makinesiyle tutarlı hız eşleşmesini sağlar.

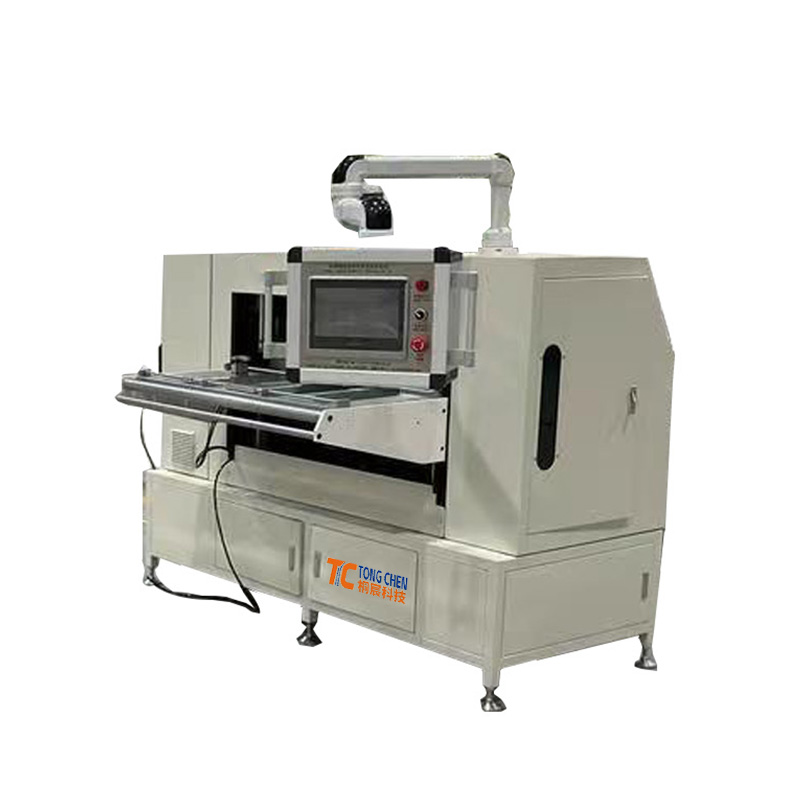

3. Servo Bıçaklı Pileleme Makinesi

Üretim hattının temel şekillendirme ünitesi olan bu servo tahrikli katlama makinesi, nihai şekillendirme doğruluğunu, üretim hızını ve nihai ürün kalitesini belirler. Gelişmiş dört servo bıçak yapısı ve sabit sıcaklıkta ısıtma sistemi ile yüksek hızlı ve yüksek hassasiyetli filtre kağıdı şekillendirme işlemini gerçekleştirir ve entegre çevrimiçi sayım sistemi ile kapalı döngü üretim yönetimini destekler.

Teknik Özellikler

Parametre	Özellikler
Maksimum işleme malzemesi genişliği	800/100/1300 mm
Ayarlanabilir katlama yüksekliği	5 – 70 mm (hammadde özelliklerine göre değişir)
Katlama hızı	0 – 280 katlama/dakika, kademesiz ayarlanabilir
Güç kaynağı	380V / 50Hz
Elektrik kesintisi	Ana motor: 1,5 kW; Kaldırma motoru: 0,4 kW; Döner bıçak servo motoru: 0,75 kW
Ön ısıtma gücü	6 kW
Sıcaklık kontrol aralığı	Ortam sıcaklığı – 260°C
Çalışma hava basıncı	0,6 MPa

Başlıca Özellikler

Yan limit durduruculara sahip kağıt besleme platformu, malzeme sapmasını önler ve istikrarlı, merkezlenmiş taşıma sağlar.
Dokunmatik ekran üzerinden tamamen düzenlenebilir parametrelere sahip entegre noktalı sayım sistemi, doğru parti sayımı ve gerçek zamanlı üretim takibi sağlar.
Üstte 2, altta 2 adet servo kontrollü katlanır bıçak, tutarlı, keskin katlama şekli ve mükemmel boyut tekrarlanabilirliği ile yüksek hızda ve yüksek verimlilikte şekillendirme sağlar.
Üst ve alt ısıtma plakalarının her birinde 3 bağımsız ısıtma diski bulunur; farklı kağıt malzemelerinde doğru ısı yönetimi için dijital sıcaklık kontrolü ve ekranı mevcuttur.
Arka çıkış çalışma tablası, operatör güvenliği ve üretim denetiminin kolaylığı için temperli cam güvenlik koruyucusuyla birlikte, sert krom kaplama çelik levhadan yapılmıştır.

Uygulama Alanları

Bu üretim hattı aşağıdaki ürünlerin üretiminde yaygın olarak kullanılmaktadır:

Otomotiv kabin hava filtreleri ve motor emme hava filtreleri
Endüstriyel yağ filtre kağıdı ve yakıt filtre elemanları
Toz alma filtre kartuşları ve diğer endüstriyel filtrasyon ürünleri
