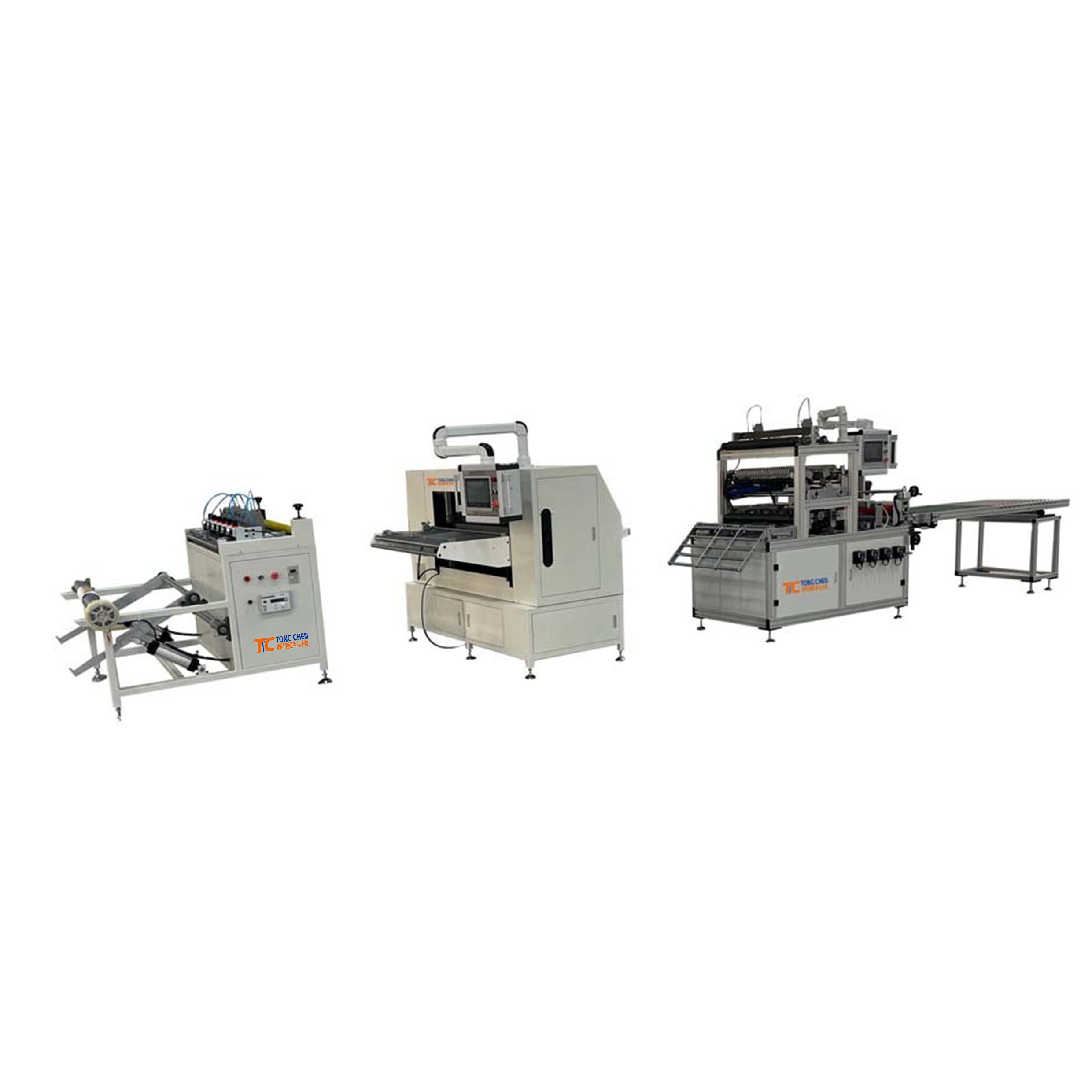

Tam otomatik servo bıçak katlama ve yapıştırma üretim hattı

Tam otomatik servo bıçaklı katlama ve yapıştırma üretim hattı, filtre elemanı üretiminde filtre kağıdı işleme için özel olarak tasarlanmış, yüksek entegrasyonlu bir temel ekipmandır. Dijital dokunmatik ekranlı servo bıçaklı katlama ve yapıştırma ekipmanına sahiptir. 25 mm ile 850 mm arasında değişen genişlikteki filtre kağıdı malzemeleriyle uyumlu olan üretim hattı, 5 mm ile 70 mm arasında ayarlanabilir katlama yüksekliği işlemine olanak tanır. Servo kontrol sistemi, değişken frekanslı hız kontrolü ve hassas pnömatik kontrol gibi gelişmiş teknolojilerden yararlanarak, dilimleme, katlama ve yapıştırma işlemlerinin tam süreç otomasyonunu sağlar.

Katlama Makinesi

Ön Dilme ve Kağıt Besleme Makinesinin Özellikleri

• Otomatik Uyarlama: Otomatik besleme fonksiyonu ile donatılmıştır; besleme silindirinin ve taşıma silindirinin her iki ucu da serbestçe ayarlanabilir, kullanımı kolaydır ve farklı genişlikteki filtre kağıtları için uygundur.
• Hassas Hız Kontrolü: Kademesiz hız ayarı için frekans dönüştürücü kullanır, hassas dilimleme için pnömatik bıçakla eşleştirilmiştir; kızılötesi izleme sistemi, kağıt besleme hızı ile katlama makinesi arasında senkronizasyon sağlar.
• Dayanıklı Yapı: Mekanik parçalar kalınlaştırılmış kare borular ve püskürtme boyama işlemi kullanılarak üretilmiştir; miller krom kaplamalıdır ve yüksek aşınma direncine sahiptir.

Katlama Makinesi Özellikleri

• İstikrarlı Besleme: Kağıt besleme platformu, farklı boyutlardaki malzemelerin istikrarlı bir şekilde girişini sağlamak ve sapmaları önlemek için bir sınırlama cihazıyla donatılmıştır.
• Yüksek Verimli Katlama: Bıçaklar, hızlı ve yüksek verimlilikle katlama için iki set üst ve alt servo motor tarafından kontrol edilir; nokta sayımı, ekran üzerinden hassas bir şekilde kontrol edilebilir.
• Esnek Sıcaklık Kontrolü: Çift üst ve alt ısıtma plakası (her birinde 3 ısıtma diski bulunur), oda sıcaklığından 260℃'ye kadar sıcaklık kontrol aralığı, ekran üzerinden serbestçe ayarlanabilir.
• Dayanıklı Platform: Arka çalışma tezgahı krom kaplamalıdır ve arka kısma temperli cam takılmıştır; bu da koruma ve aşınma direncini bir araya getirir.

Yapıştırma Makinesinin Özellikleri

• Akıllı Tutkal Kontrolü: 50 kg'lık sıcak eriyik tutkal makinesi ve 2 adet 26 noktalı bağımsız tutkal püskürtme bileşeni ile donatılmıştır; 52 adet solenoid valf, dokunmatik ekran aracılığıyla anahtarı ve tutkal hacmini kontrol eder.
• Çok Fonksiyonlu Yapıştırıcı Püskürtme: Sürekli yapıştırma, tek taraflı/çift taraflı yapıştırma, aralıklı yapıştırma, kademeli yapıştırma ve katlama sayısına göre yapıştırma gibi çeşitli modları destekler.
• Esnek Uyarlama: Katlama ve dalga oluşturma mekanizması yukarı ve aşağı ayarlanabilir ve ileri ve geri hareket ettirilebilir, bu da çeşitli özellik ve yüksekliklerdeki filtre elemanlarına uygundur.
• Senkron Kontrol: Servo kontrol sistemi, katlama hızı ile konveyör bant hızı arasında senkronizasyon sağlayarak kağıtlar arasındaki mesafeyi ve tutkal aralığını hassas bir şekilde kontrol eder.

Genel Sistem Özellikleri

• Yüksek Entegrasyon: Kesme, katlama, yapıştırma ve şekillendirme işlemlerinin tamamını entegre eder, temel süreçlerde manuel müdahale gerektirmez, yüksek otomasyon derecesine sahiptir.
• Akıllı Kontrol: Ana ekipman, sezgisel ve kullanışlı parametre ayarlaması ve tam süreç dijital kontrolü sağlayan dokunmatik ekranlar ve PLC programlanabilir kontrolörlerle donatılmıştır.

Esas olarak filtre elemanı imalat sanayinde kullanılır ve özellikle hava filtreleri, yağ filtreleri ve yakıt filtreleri gibi çeşitli filtrelerin temel bileşeni olan filtre kağıdının katlama ve yapıştırma şekillendirme işlemi için tasarlanmıştır. Otomotiv, inşaat makineleri, tarım makineleri, endüstriyel ekipman ve diğer alanlardaki filtre üretim işletmeleri için geniş çapta uygundur ve binek otomobiller, ticari araçlar, jeneratör setleri ve hava kompresörleri gibi farklı senaryolardaki filtre elemanlarının büyük ölçekli üretim ihtiyaçlarını karşılayabilir.

• Yüksek Verimli Seri Üretim: Katlama hızı dakikada 280 kata kadar, kağıt besleme ve yapıştırma hızları 0,5~25 m/dak arasında senkronize olarak ayarlanabilen, tam süreçli sürekli çalışma özelliği sayesinde filtre elemanı üretim verimliliğini büyük ölçüde artırır ve büyük ölçekli seri üretim ihtiyaçlarını karşılar.
• Hassas İşleme: Servo kontrolü + frekans dönüştürücü kademesiz hız ayarı + kızılötesi izleme, hassas dilimleme boyutları, düzenli katlama, homojen tutkal hacmi, güçlü ürün tutarlılığı ve yüksek kalite oranı sağlar.
• Geniş Uyarlanabilirlik: 25~850 mm filtre kağıdı genişliği ve 5~70 mm katlama yüksekliği aralığını kapsar, çoklu yapıştırma modlarını ve şekillendirme ayarlamalarını destekler, hava, yağ ve yakıt filtreleri gibi farklı tip ve özelliklerdeki filtre elemanlarının işlenmesi için uygundur.
• Kullanım Kolaylığı: Dijital Dokunmatik Ekranlı Servo Bıçaklı Katlanır Yapıştırma Cihazı. 10 inç dokunmatik ekran + PLC programlanabilir kontrol, parametre ayarı, sayım, sıcaklık kontrolü ve diğer fonksiyonlara tek tuşla erişim, karmaşık eğitim gerektirmeden kolayca kullanım ve işçilik maliyetlerini düşürme imkanı sunar.
• Sağlam ve Dayanıklı: Ana bileşenler yüksek kaliteli markalardan (Huachuang servo, INOVANCE PLC, Harbin rulmanlar vb.) üretilmiştir, mekanik yapı güçlendirilmiştir, yüksek aşınma direnci ve stabiliteye sahiptir, ekipman arıza oranını ve bakım maliyetlerini azaltır.

• Güvenli ve Güvenilir: Servo Kontrollü Katlama ve Yapıştırma Otomasyon Çözümü. Kararlı çalışma hava basıncı, elektrik bileşenlerinin doğru seçimi, ısıtma ve iletim sistemlerinin tam korunması, çalışma sırasında potansiyel güvenlik tehlikesi olmaması.
